현장 작업 지원 차량 고압 인버터 설치 또는 캠핑용 인버터 설치

 전기기기의 사용이 많은 현장작업 차량에 인버터 설치의 의뢰가 제출되었습니다.

12볼트전기를 220V 전기로 바꾸는 트랜스(드랜스) 설치 작업입니다

자동차의 전원을 교류형 220v로 변환해 주는 장비가 여러 가지로 많은데,

건축현장에서 사용하는 전기장비는 순간적으로 많은 전기를 끌어다주지 않으면 작동이 어려운 장비들이 많이 있습니다…

그런 부분을 해결하기 위해서 인버터도 고용량, 고효율 제품을 사용하시면 문제가 생기지 않죠.

완벽한 방법은 엔진을 탑재한 발전기를 가동하는 방법인데 비용과 유지비가 문제가 됩니다…

적당한 방법은 고효율 버터 사용법을 예로 들 수 있죠.

하단 제품을 참고하면 좋겠네요…

우선 인버터 작동과 사용을 위한 배선을 설치해야 합니다

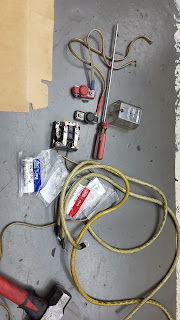

주변 부품부터 준비하여 테스트를 실시합니다.

자동차에 미래 부품이므로 자동차 엔진 구동 시와 시동 상태에서의 전원 구분을 위해 고압 릴레이를 준비합니다.

다른 인버터 설치 전의 준비물 준비의 시동이 꺼질 때는 분리되어 있는 배터리 전원을 끌어다 쓰고 보조 배터리를 충전하는 엔진이 붙어 있을 때 스위치를 가동하고 보조 배터리를 충전하거나 메인 전원을 함께 사용할 수 있게 하는 릴레이를 추가하는 배선 작업이라고 하면 좋겠습니다

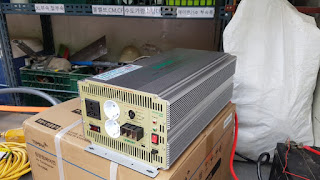

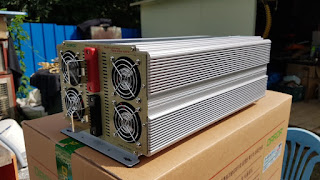

이 제품은 고용량 고효율 인버터인 ‘다름’ 제품입니다

사용환경 및 용량이 제품에 따라 다르므로 적합한 제품을 잘 선택바랍니다… 가장 많이 사용되는 캠핑카용은 2kw~3kw제품이지만, 이 제품은 5kw로 용량이 조금 비싼 제품이라서 다소 비싼 제품입니다

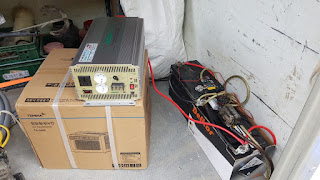

대략적인 사용 환경에 따라 임시 조립 후 테스트를 진행합니다.

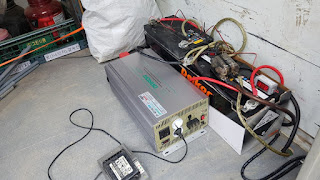

서로 다른 인버터 충전 및 메인 전원 연결 릴레이 접속 테스트 해 온 부품이 작동이 잘되네요… 위의 동영상은 테스트 작동시 고압 릴레이 작동 모습입니다… 릴레이의 크기가 어마어마합니다. 주먹만한 크기입니다.그만큼 손실 없이 보조 배터리에 자동차의 발전기 전압을 누를 수 있도록 해줍니다.용량이 큰 만큼 충전효율도 높아지는 효과를 볼 수 있습니다.

다만 과방전 시 발전기 부담으로 인한 알터네이터의 수명은 짧아질 수 있는 게 단점이기는 하지만

최근에는 자동차회로에 충전제어 관리시스템이 있어서 충전속도는 느리지만 효율적으로 충전전압을 출력해주는 회로가 있어서 너무 걱정하지 않으셔도 될 것 같습니다. 다만 엔진을 좀 더 오래 켜둬야 하는 단점이 있습니다…

이 차량은 작업차량이기 때문에 작동시간 및 작업장까지의 이동시간이 많은 차량이므로 운용하시는 분을 특별히 언급하지 않아도 될 만큼 시동시간이 많은 차량이라 설명은 드리지 않았습니다.

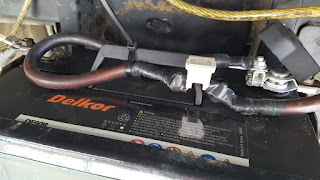

가져간 배터리가 새것이라 달려있던 메인 배터리를 새것으로 바꿔줬어요 한의미에서 발전기 역할을 하는 얼터네이터를 보호해주는 역할을 하는 친구니까요

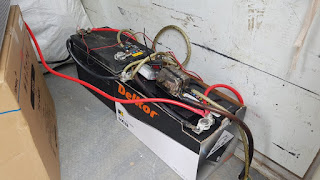

만약을 위해 쇼트 현상 발생 를 대비해서 , , , , , , , 인버터의 성격에 맞추어 대용량의 퓨즈를 장착해 주었습니다.예전에 쓰던 배터리는 보조배터리 역할을 하도록 병렬로 연결해 주었어요…

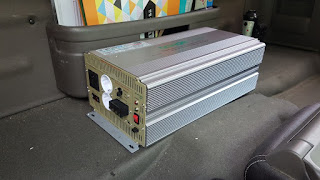

시동을 끄면 메인 배터리와 발전기의 전원이 차단되며, 충전된 보조 배터리로 인버터를 활용하여 약 3시간인 220v의 전기를 사용할 수 있습니다…

사용하시는 장비는 그라인더 커터기 전동드릴등 전기를 많이 사용하는 장비라서 3시간이라는 겁니다… 그렇지 않을 경우 캠핑카의 경우 밥솥을 한번 돌려 전기팬에 고기를 한번 구워 야간조명을 사용하신다면 5~8시간 정도까지 사용가능할 겁니다.

배터리는 지속적인 충전이 되지 않으면 수명이 급격히 떨어집니다.위와 같은 환경에서의 배터리 수명은 6개월~1년입니다…시동을 걸었다 껐다 할 수 있다면 좋겠습니다만, 그러면 보조 배터리는 1년~2년까지 사용할 수 있지요.

응용해서 위의 장비와 같이 활용할 수 있는 정보라면 좋겠다고 생각합니다 220v보다 12볼트 장비가 전기장비이지만 전압암페어 등의 수치가 다르기 때문에 잘못 다루면 화재의 위험이 높은 전기입니다

220볼트는 전자제품이나 장비 내에 보호회로가 있어 펑크가 나서 퓨즈가 날아가는데, 12볼트의 전기는 배선이 따뜻해지도록 과열되어도 사용자가 알아차리지 못하는 상황이 될 수 있으므로 충분한 지식이 없으면 전문가와 상담하십시오.
